排水板是我們生活中非常實用和常見的產品，需要在各種建筑中使用，但我們大多數人可能不太了解它。施工中常用的排水板有：塑料排水板、倉儲排水板、卷材排水板、防滲排水板、復合排水板、立體排水板、板材排水板等，今天我們主要講倉儲排水板和PVC排水板。近年來，儲排水板和PVC排水板在屋面綠化排水工程中得到越來越廣泛的應用，其效果比以往的礫石和陶粒排水更為明顯。但兩者的區別是什么？如何更好地利用它們，發揮它們好的效果？跟著成都排水板小編來談?wù)剝烧咧g的區別。

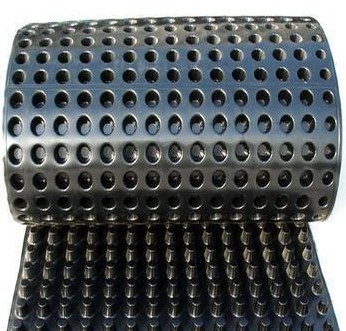

兩種排水板均采用凹凸中空立桿結構，可快速有效地排出雨水，大大降低甚至消除防水層的靜水壓力。通過這種主動導水原理，可以達到主動防水的效果。

儲排水板采用聚乙烯塑料注射成型。它是集排水和蓄水功能于一體的新型排水材料。它還具有蓄水、排水、通風、保溫等多種功能。與土工布相結合，可避免細顆粒基質堵塞儲水槽和排水通道，保持排水和空氣循環暢通，形成完整的新型儲排水系統，廣泛應用于城市園林綠化工程中。由于這些特點，屋面綠化排水工程中經常采用儲排水板，儲排水板不會影響屋面的承載力，可以利用其儲水功能，在旱季和雨季為植物提供必要的用水。

PVC排水板具有較強的抗根性。PVC排水板密度高，根系分離能力強。膜厚可根據根部分離要求進行調整，達到根部分離效果，抗撕裂性強。PVC排水板抗壓強度高，是同等厚度PS卷材的1.5倍，是HDPE材料的2.5倍。0.7mm厚PVC H20排水板的抗壓強度大于300kPa，而相同厚度的PS和HDPE材料的抗壓強度僅為150kPa左右。由于其獨特的加勁肋設計結構，一般來說，汽車在直線行駛時不會壓扁任何支撐柱。這是其他PS和HDPE材料無法達到的。因此，由于PVC排水板的特點，在地下車庫屋頂綠化時使用PVC排水板是一個很好的選擇。

排水板的使用也非常廣泛。例如，綠化工程可用于車庫屋頂綠化、屋頂花園、垂直綠化、斜屋頂綠化、足球場和高爾夫球場。

市政工程可用于機場、道路路基、地鐵、隧道和垃圾填埋場。

建筑工程可用于建筑基礎的上下層、地下室的室內外墻面、樓板、屋面、屋面防滲保溫層等。

水利工程主要用于：水庫、水庫和人工湖的防滲。

交通工程應用于：公路、鐵路路基、路堤和邊坡防護層。

可以說，排水板的正確使用是水土工程中一個非常重要的環節，選擇一家正規、專業的排水板公司非常重要！

以上便是成都排水板小編對排水板的區別和作用的分析總結！
